Hệ thống đo kiểm Phổ tần và tương thích điện từ: R&S ESU EMI Test Receiver

Máy thu kiểm tra nhiễu điện từ (EMI) ¸ESU

Đặc điểm nổi bật

Tính năng	Mô tả chi tiết
Dải tần số	20 Hz đến 8 / 26,5 / 40 GHz
Hiệu suất RF	Đặc tính RF vượt trội, độ không chắc chắn thấp
Chuẩn tuân thủ	Tuân thủ đầy đủ tiêu chuẩn CISPR 16-1-1 và tất cả tiêu chuẩn dân sự, quân sự về đo EMI
Tốc độ đo	Quét miền thời gian (FFT) siêu nhanh – giảm hơn 50 lần thời gian đo so với quét miền tần số
Điều khiển từ xa	Giao tiếp qua GPIB và LAN (Ethernet)
Giao diện người dùng	Màn hình màu lớn, hiển thị song song số liệu và biểu đồ thanh
Bộ phát hiện (Detector)	Peak, AV, RMS, CISPR-AV, CISPR-RMS, Quasi-peak – tất cả dạng số hóa để đảm bảo ổn định
Bộ tạo báo cáo tích hợp	Tự động tạo báo cáo định dạng PDF, HTML, RTF
Lưu trữ dữ liệu	Ổ cứng trong, thẻ flash rời (tùy chọn), hoặc USB
Hệ điều hành	Windows XP Embedded, hỗ trợ USB, Remote Desktop

EMI Test Receiver ESU

Hiệu suất đo lường

Chế độ máy thu: hiển thị phổ RFI, phân tích IF theo thời gian thực
Tùy chọn quét miền thời gian (¸ESU-K53): đo FFT nhanh với độ phân giải từ 10 µs
Độ chính xác cao: dải động rộng, nhiễu nội thấp
Tốc độ quét: tối thiểu 2,5 ms trong chế độ phân tích phổ

Tính năng tự động và báo cáo

Đo tự động hoàn toàn hoặc bán tự động (đo sơ bộ, giảm dữ liệu, đo cuối cùng)
Trình tạo báo cáo với mẫu có thể chỉnh sửa và chức năng xem trước
Lưu hoặc in kết quả dạng tệp PDF, HTML hoặc RTF

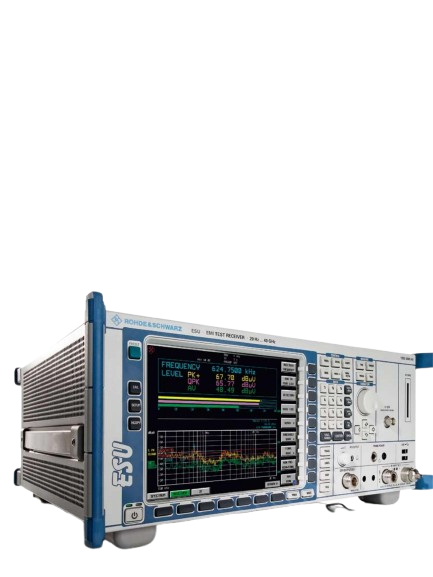

EMI Test Receiver ESU

Thông số kỹ thuật tóm tắt

Mẫu máy	Dải tần	Độ không chắc chắn đo (dB)	Trọng lượng
¸ESU 8	20 Hz – 8 GHz	0.6 (< 3.6 GHz), 2.0 (3.6–8 GHz)	15.6 kg
¸ESU 26	20 Hz – 26.5 GHz	2.5 (8–18 GHz), 3.0 (18–26.5 GHz)	16.7 kg
¸ESU 40	20 Hz – 40 GHz	3.0 (> 26.5 GHz)	17.0 kg

Hiển thị: Màn hình TFT màu 8.4” – 625 × 500 px
Kích thước: 435 × 192 × 460 mm
Công suất tiêu thụ: 130–150 VA

Tùy chọn và phụ kiện

Tùy chọn	Mã đặt hàng
Ổ cứng rời (Flash Card)	¸ESU-B18 – 1303.0400.06
Ổ cứng phụ cho ¸ESU-B18	¸ESU-B19 – 1303.0600.06
Quét miền thời gian (FFT)	¸ESU-K53 – 1305.8509.02
Bộ dao động ổn định thấp	¸FSU-B4 – 1144.9000.02
Bộ tạo tín hiệu quét 100 kHz – 3.6 GHz	¸FSU-B9 – 1142.8994.02
Bộ suy hao cho bộ tạo tín hiệu	¸FSU-B12 – 1142.9349.02
Điều khiển máy phát ngoài	¸FSP-B10 – 1129.7246.03

Chứng nhận

Hệ thống chất lượng: ISO 9001 (DQS REG. NO 1954 QM)
Hệ thống môi trường: ISO 14001 (DQS REG. NO 1954 UM)
