1. Giới thiệu tổng quan

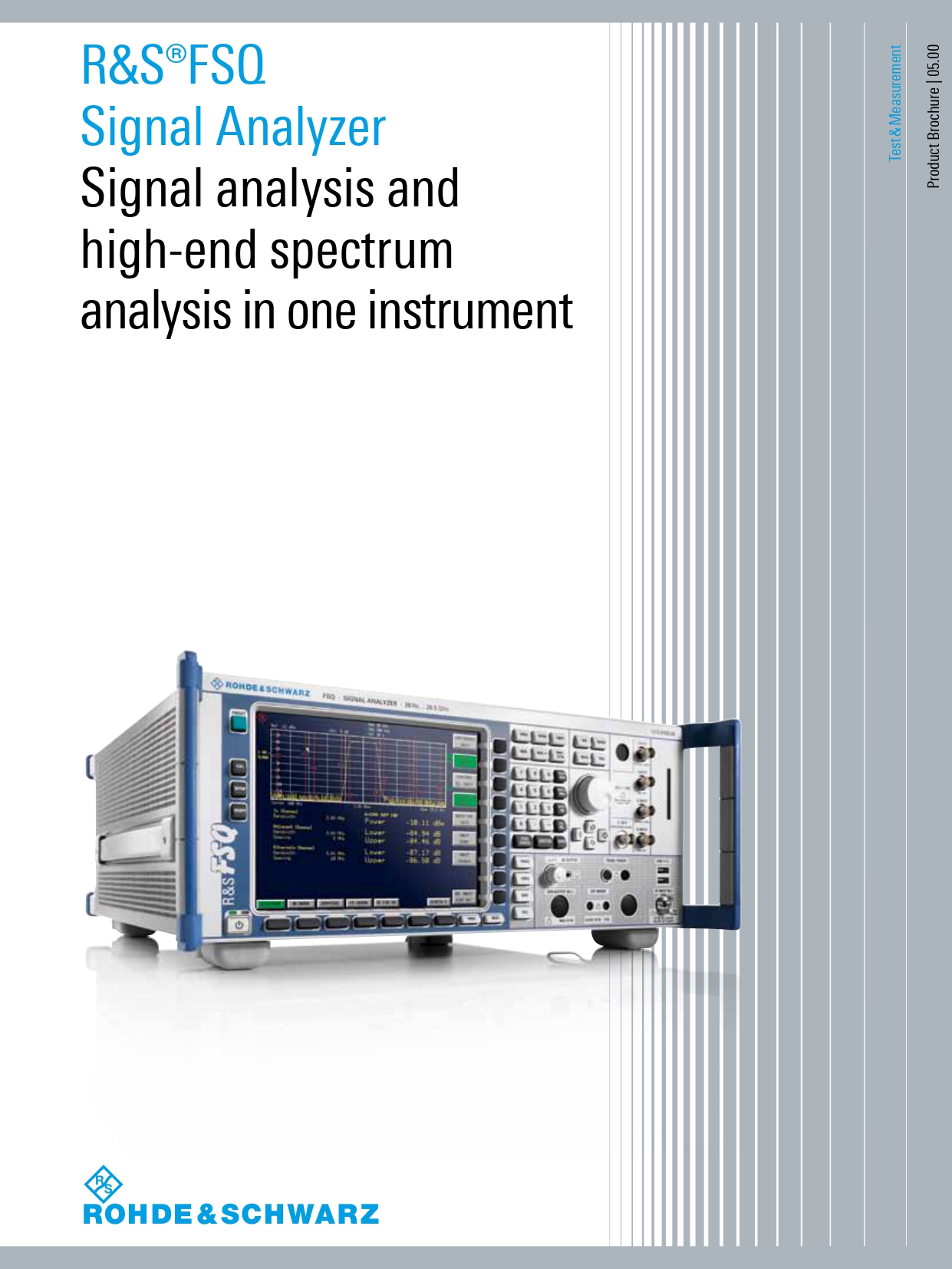

R&S® FSQ là giải pháp lý tưởng cho tất cả các công việc đo lường trong phát triển và sản xuất.
Nó cung cấp:
Nhiễu pha cực thấp,
Độ méo điều chế (EVM) cực nhỏ,
Dải động rộng và độ chính xác vượt trội.
Nhờ đó, thiết bị này là lựa chọn lý tưởng cho các ứng dụng phát triển đòi hỏi sai số thấp hơn tiêu chuẩn công nghiệp.
| Mẫu máy | Dải tần hoạt động |
|---|---|
| FSQ3 | 20 Hz – 3,6 GHz |
| FSQ8 | 20 Hz – 8 GHz |
| FSQ26 | 20 Hz – 26,5 GHz |
| FSQ40 | 20 Hz – 40 GHz |
Dải tần số: 20 Hz – 40 GHz
Độ rộng phân tích tín hiệu: 28 MHz (chuẩn), tùy chọn đến 120 MHz
Đặc tính RF xuất sắc:
TOI điển hình: +25 dBm
Điểm nén 1 dB: +13 dBm
ACLR (3GPP, có hiệu chỉnh nhiễu): 84 dBc
Mức nhiễu hiển thị trung bình (DANL): –173 dBm (1 Hz RBW, với tiền khuếch đại FSU-B24)
Phân tích tín hiệu analog và digital baseband
Bộ nhớ I/Q: 16 Msample, mở rộng đến 705 Msample
| Đặc tính RF vượt trội | Mô tả |
|---|---|
| ACLR cho 3GPP (với hiệu chỉnh nhiễu) | 84 dB |
| TOI | > +20 dBm, điển hình +25 dBm |
| Nhiễu pha | –160 dBc (1 Hz) tại offset 10 MHz |
| DANL (1 Hz RBW) | –173 dBm (với tiền khuếch đại) |
| Độ chính xác cao | ±0,3 dB |
Độ rộng băng phân tích lên đến 120 MHz
Hỗ trợ tín hiệu RF, analog và digital baseband
Tốc độ lấy mẫu linh hoạt: 10 kHz – 326,4 MHz
Hỗ trợ truyền dữ liệu I/Q tới MATLAB® qua LAN hoặc GPIB
| Chuẩn | Ứng dụng phần mềm | Tính năng nổi bật |
|---|---|---|
| GSM/EDGE/VAMOS | FS-K10 | EVM, công suất, phổ điều chế |
| WCDMA/HSPA/HSPA+ | FS-K72, K73, K74 | EVM, ACLR, Code domain, HSDPA |
| TD-SCDMA | FS-K76, K77 | Đo công suất, EVM, ACLR, CCDF |
| CDMA2000/1xEV-DO | FS-K82 → K85 | EVM, RHO, ACLR, phổ, sơ đồ chòm sao |
| LTE / LTE-A / MIMO | FSQ-K100 → K105 | Hỗ trợ TDD/FDD, đo đa ăng-ten, phân tích bit stream |
| TETRA / TEDS | FS-K110 | EVM, phổ, công suất, 4QAM–64QAM |
| Chuẩn | Ứng dụng phần mềm | Phạm vi đo |
|---|---|---|
| Bluetooth® / EDR | FS-K8 | Công suất, độ lệch tần, độ chính xác điều chế |
| WLAN IEEE 802.11a/b/g/n/ac | FS-K91 / K91n / K91ac | EVM, CCDF, phổ, độ phẳng phổ, hỗ trợ 80 MHz băng thông |
| WiMAX™ / WiBro | FS-K93 / K94 | EVM, ACLR, sơ đồ chòm sao, đồ thị DL-MAP |
| Loại đo | Phần mềm | Chức năng chính |
|---|---|---|
| AM / FM / PM | FS-K7 | Đo công suất, độ lệch tần, méo THD, phổ FFT |
| VOR / ILS (hàng không) | FS-K15 | Đo pha, độ sâu điều chế, độ lệch sóng mang |
| QAM / PSK / FSK | FSQ-K70 | Hiển thị sơ đồ chòm sao, biểu đồ mắt, EVM |
| OFDM / DVB-T / LTE | FS-K96 | Đo độ méo, EVM, CCDF, phổ, đáp ứng nhóm |
| Phân tích méo | FS-K130 | Đo AM/AM, AM/PM, mô phỏng méo tín hiệu |
| Ứng dụng | Phần mềm | Mô tả |
|---|---|---|
| Đo nhiễu pha | FS-K40 | Tự động đo toàn bộ dải offset tần, tính FM dư |
| Đo hệ số nhiễu và độ lợi | FS-K30 | Đo NF của bộ khuếch đại, bộ trộn, có hiệu chỉnh tự động |
| Mẫu máy | Dải tần | DANL (1 Hz RBW) | Khối lượng |
|---|---|---|---|
| FSQ3 | 20 Hz – 3.6 GHz | –158 dBm | 15.6 kg |
| FSQ8 | 20 Hz – 8 GHz | –155 dBm | 16.2 kg |
| FSQ26 | 20 Hz – 26.5 GHz | –151 dBm | 16.7 kg |
| FSQ40 | 20 Hz – 40 GHz | –141 dBm | 17.0 kg |
| Tùy chọn | Mã số | Ghi chú |
|---|---|---|
| Dao động tinh thể OCXO độ trôi thấp | FSU-B4 | Giảm nhiễu pha |
| Tracking Generator 100 kHz–3.6 GHz | FSU-B9 | Dùng cho đo phản xạ |
| Giao diện Digital Baseband | FSQ-B17 | Phân tích tín hiệu số gốc |
| Mở rộng bộ nhớ I/Q (705 Msamples) | FSQ-B102 | Lưu trữ dữ liệu dài |
| Tiền khuếch đại 20–30 dB | FSU-B23/B24/B25 | Tăng độ nhạy đo |
| Băng thông phân tích 120 MHz | FSQ-B72 | Cho tín hiệu LTE/WLAN |
Dây nguồn
Sách hướng dẫn sử dụng nhanh
CD-ROM chứa tài liệu kỹ thuật & hướng dẫn dịch vụ
Bộ chuyển đổi cổng đo (3.5 mm & N-type hoặc K-type, tùy model)
Bảo hành mở rộng 1–4 năm
Tùy chọn bảo hành kèm hiệu chuẩn định kỳ
Mạng lưới hỗ trợ toàn cầu tại hơn 70 quốc gia
Rohde & Schwarz GmbH & Co. KG
Thành lập hơn 75 năm, trụ sở tại Munich, Đức
Dẫn đầu trong các lĩnh vực: đo lường, phát thanh, giám sát tần số và truyền thông bảo mật
Hệ thống quản lý chất lượng: ISO 9001
Quản lý môi trường: ISO 14001
